In acest articol vorbim despre Subnetarea unei Retele pe IPv4. Mai exact vom afla ce adrese IP compun o retea, ce dimensiune poate avea o retea si cum . Hai sa incepem !
Ce este Subnetarea ?
Subnetarea este foarte importanta cand vorbim de Design-ul unei retele si poate implica costuri aditionale - in cazul in care nu este facuta corect.
Adresa IPv4 este alcatuita din 32 de biti. Iata un exemplu clasic de adresa IP: 192.168.0.0/24 - defapt de retea. 192.168.0.0 este reteaua -gandeste-te la ea ca la denumirea unei strazi-, iar /24 reprezinta masca de retea - dimensiunea unei retele, numarul total de IP-uri care alcatuiesc reteaua - te poti gandi la masca, ca fiind numarul maxim de case care pot fi construite pe o strada.Subnetarea unei Retele
Pentru a putea face subnetarea unei retele trebuie mai intai sa raspundem la urmatoarele intrebari:
1) Cate IP-uri pot avea intre retea cu o masca data ? ex: /24 2) Care este primul si ultimul IP ? 3) Ce IP-uri apartin retelei ?
Exemplu #1
Sa luam reteaua 192.168.0.0/24 si sa raspundem la prima intrebare:
1) 32 - 24 = 8, 2^8 = 256 - numarul maxim de IP-uri dintr-o retea cu masca /24
2) Primul IP: 192.168.0.1, Ultimul IP: 192.168.0.255
3) Toate IP-urile in intervalul 192.168.0.1 - 192.168.0.255, apartin retelei.
Exemplu #2
Sa luam reteaua 172.22.9.0/27 si sa raspundem la prima intrebare: 1) 32 - 27 = 5, 2^5 = 32 - numarul maxim de IP-uri dintr-o retea cu masca /27 2) Primul IP: 172.22.9.1, Ultimul IP: 172.22.9.31 3) Toate IP-urile in intervalul 172.22.9.1 - 172.22.9.30, apartin retelei.Subnetarea unei Retele in functie de Numarul Dispozitivelor
Sa presupunem ca vrem sa deschidem o afacere care va oferi servicii in domeniul IT. Aceasta afacere va avea 3 departamente: Vanzari, Marketing si IT. Fiecare dintre aceste departamente va avea anumite dispozitive (Laptop-uri, Imprimante, Servere, etc.) care necesita cate o adresa IP pentru a comunica intre ele si in Internet. Sa presupunem ca avem nevoie de 15 IP-uri pentru departamentul de Vanzari, 5 pentru Marketing si 158 pentru IT. Spatiul de adrese disponibil pe care il avem este urmatorul: 10.23.0.0/16 Acest spatiu de adrese (daca e sa urmam exemplul de mai sus) va cuprinde urmatoarele: 1) /16 => 65536 de IP-uri 2) Primul IP: 10.23.0.1, Ultimul IP: 10.23.255.255 3) Toate IP-urile in intervalul 10.23.0.1 - 10.23.255.254, apartin retelei Gandeste-te ca fiecare dintre aceste IP-uri au costul de 1$/luna. Scopul nostru este sa facem subnetarea cat mai eficient. Daca nu facem asta riscam sa platim 65536$/luna doar pe IP-uri !Asadar noi incepem subnetarea intotdeauna cu reteaua cea mai mare (ca numar de dispozitive).
- 158 - IT
- 15 - Vanzari
- 5 - Marketing
1) Care este masca ? - ex: /24 2) Care este reteaua ? 3) Ce IP-uri apartin retelei ?
Pentru a afla masca de retea trebuie mai intai sa ne punem intrebare "care este cea mai apropiata putere a lui 2, mai mare decat numarul de dispozitive ?"
| 2^0 | 2^1 | 2^2 | 2^3 | 2^4 | 2^5 | 2^6 | 2^7 | 2^8 |
| 1 | 2 | 4 | 8 | 16 | 32 | 64 | 128 | 256 |
In cazul IT-ului, de 156 cea mai apropiata putere este 2^8 = 256.
256 reprezinta numarul Maxim de IP-uri, dar nu le putem folosi pe toate. Motivul este urmatorul: prima adresa (.0) este rezervata pentru retea, iar ultima adresa (.255) este rezervata pentru Broadcast.
Asadar trebuie sa scadem 2 IP-uri din totalul de 256, rezultatul fiind 254.
Din acest numar, ne intereseaza puterea lui 2, in cazul acesta 8. Astfel vom raspunde la intrebarea 1:
1) 32 - 8 = 24 => /24 reprezinta masca de retea
2) Reteaua va fi chiar 10.23.0.0/24 (dar dupa cum poti vedea, schimbam masca).
3) Toate IP-urile in intervalul 10.23.0.1 - 10.23.0.254, apartin retelei
Urmareste tutorialul de mai jos pentru a intelege mai bine:)
Urmatoarea retea disponibila, dupa aceasta incepe cu: 10.23.1.0
In cazul retelei departamentului de Vanzari, vom face acelasi lucru:
1) 15 IP-uri necesare, 2^4 = 16; 16 - 2 (adresa de retea si broadcast) = 14, iar 15 > 14 => masca /28 nu este buna
Cea mai buna masca este: 32 - 5 = 27 => /27
32 - 27 = 5, iar 2^5 = 30 > 15 => masca /27 este cea potrivita
2) Reteaua va fi 10.23.1.0/27
3) Toate IP-urile in intervalul 10.23.1.1 - 10.23.1.30, apartin retelei
In cazul retelei departamentului de Marketing, vom face acelasi lucru:
1) 5 IP-uri necesare, 2^3 = 8; 8 - 2 (adresa de retea si broadcast) = 6, iar 6 > 5 => Cea mai buna masca este: 32 - 3 = 29 => /29
2) Reteaua va fi 10.23.1.32/29
3) Toate IP-urile in intervalul 10.23.1.33 - 10.23.1.38, apartin retelei
Urmareste tutorialul de mai jos pentru a afla mai multe:
Exerseaza, Exerseaza

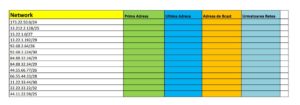

Rezolva exercitiul de mai jos pentru a-ti perfectiona cunostiintele de subnetare: LINK Exercitiu
Te Felicit si iti Multumesc 🙂
Te Felicit pentru ca ai ales sa inveti mai multe si sa devi mai bun si iti multumesc pentru atentia acordata. In acest tutorial ai aflat cum poti face subnetarea unei retele pe IPv4.
